Создание мансардного окна своими руками: шаг за шагом

Мансардные окна — это сложная инженерная конструкция, от качества которой зависят теплотехнические характеристики жилого помещения и его защита от влаги. При неправильной разработке и сборке оно будет пропускать холод и воду с улицы. Самостоятельно браться за его изготовление не строит. Отсутствие навыков работы со столярными инструментами и соответствующего оборудования приведет к тому, что окно будет пропускать воду и холод, быстро выйдет из строя и может причинить вред здоровью людей. Лучше обратиться за помощью к профессиональным мастерам.

Создание мансардного окна своими руками требует определенного набора инструментов и объема знаний. Причем они могут отличаться в зависимости от того, из каких материалов сделана рама. Например, металлопластиковая конструкция склеивается специальными составами, а деревянная требует сборки с помощью дополнительного крепежа.

В домашних условиях организовать такое производство невозможно. Покупка станков потребует больших вложений и не окупится, если не заниматься этим на коммерческой основе.

Необходимо выполнить следующие действия:

• Разработать проект. Важно правильно рассчитать теплотехнические характеристики, выбрать нужный тип стеклопакета, учесть нагрузку на раму с учетом ее размера, предусмотреть возможность установки в стропильную систему и управление створками. Сделать это может только человек, у которого есть инженерное образование. В противном случае велик риск совершить ошибку.
• Подготовить необходимый инструмент. Для работы недостаточно ручных столярных инструментов. Чтобы сделать окно качественным, понадобится станок для резки заготовок, приспособления для шлифовки, другое оборудование.
• Закупить материалы. Список варьируется в зависимости от вашего проекта. В минимальном варианте необходима древесина нужного качества, породы и сечения либо металлопластиковые (алюминиевые) профили. Также следует запастись фурнитурой и стеклами для стеклопакетов, а также средствами для защиты рамы от внешних воздействий и придания ей красивого внешнего вида.

В компаниях, которые производят окна, работают квалифицированные мастера, которые получили профильное образование. Научиться делать окно самому по гайдам из интернета крайне сложно.

В подавляющем большинстве случаев для изготовления мансардного окна лучше обратиться в специализированную компанию. Но есть несколько ситуаций, когда самостоятельная работа оправдана.

К ним относятся:

• Косметический ремонт. Если вы планируете небольшие изменения в интерьере, которые не включают больших капиталовложений, самостоятельное изготовление окна может быть хорошим решением.
• Наличие собственной мастерской. Если у вас есть доступ к мастерской с необходимым оборудованием и навыки обращения с ним, это значительно упрощает процесс изготовления.
• Замена старого окна. Если у вас есть возможность использовать некоторые детали от старой конструкции, это может значительно сократить затраты времени, средств и усилий.

Самостоятельное изготовление мансардного окна — это процесс, который требует глубоких знаний, внимания к деталям и терпения. Причем далеко не всегда благодаря работе своими руками удается сэкономить. Часто из-за порчи материалов или неправильного выбора комплектующих приходится тратить больше денег, чем кажется вначале. Поэтому прибегать к этому способу не рекомендуется.

Для понимания процесса изготовления оконного блока ознакомимся с основными вариантами конструкции.

Используется для крепления всего оконного блока к основной конструкции кровли. Этот элемент, как правило, изготавливается из листовой стали толщиной около 1,5 мм. При монтаже используются гвозди или саморезы, обеспечивающие надежное соединение.

Представляет собой непрерывную облицовку оконного проема в опорной пластине. Для его создания используются деревянные доски толщиной 50 мм. Чтобы достичь плотного прилегания деревянных деталей в углах, используют водостойкий клей и соединение “в шип".

Основная часть окна. Ее делают с небольшим напуском на комингс, что позволяет предотвратить попадание осадков в помещение. Для обеспечения возможности открывать окно для проветривания, рама устанавливается на петлях, а также оборудуется фиксирующим замком.

Основная задача мастера при ее изготовлении — добиться прочного прилегания всех частей друг к другу. Это особенно сложно сделать для открывающихся створок. Малейшие погрешности при измерениях, раскрое или сборке приведут к просачиванию влаги внутрь помещения. Придется переделывать окно, тратя дополнительные деньги на покупку материалов.

При изготовлении мансардного окна важным этапом является выбор подходящего стекла. Тонкое стекло в данном случае не подойдет, так как оно может не выдержать нагрузку и разрушиться под действием осадков. Рекомендуемая толщина стекла – не менее 3 мм.

В мансардных конструкциях используются светопрозрачные конструкции с особыми свойствами:

• Закаленное стекло — отличается повышенной прочностью к механическому воздействию. Выдерживает нагрузку от снега, не трескается при падении камешков, шишек. Но его сложно резать с помощью ручных инструментов в домашних условиях.
• Солнцезащитное стекло — предотвращает попадание солнечного света в помещение, уменьшает его нагрев в летнее время. Обычно эти свойства придают классическому оконному стеклу пленки. Их необходимо клеить крайне аккуратно, чтобы избежать образования морщин и пузырей.

Не стоит использовать стекло, которое уже было в эксплуатации, так как даже небольшие сколы могут сделать его хрупким и ненадежным.

Стекла обычно собираются в стеклопакеты, чтобы избежать запыления и запотевания внутреннего пространства. Для их герметичной упаковки необходимы специальные инструменты и аккуратность. В домашних условиях запаковать стекла в пакет и заполнить промежуток аргоном не получится.

Установка мансардного окна требует четкого планирования и аккуратного выполнения каждого из этапов. Инструкции, приведенные ниже, помогут вам правильно выполнить все необходимые действия.

Сложность и длительность процедуры зависит от того, на каком этапе строительства дома производится установка конструкции. Если владелец хочет монтировать окно во время строительства, то процесс будет проще. Если же окно устанавливается в уже готовую крышу, нужно аккуратно произвести демонтаж отделки и повторную установку, чтобы минимизировать ущерб жилому помещению и кровельной конструкции.

Для расчета площади остекления и размеров отдельных оконных блоков используется правило: на каждые 10 кв. м площадь мансарды приходится 1 кв. м оконной поверхности. При этом верх окна должен быть на высоте около 2 м от пола, а нижняя часть - на 1,2 м.

Вырез под окно должен быть чуть больше его размеров: шире на 4-6 см и длиннее на 4,5-5 см. Это обеспечит удобство при установке окна и позволит точно выставить его. Ошибки во время измерений могут привести к тому, что оконный блок не получится прочно зафиксировать в стропилах.

Следует аккуратно удалить или прорезать внутреннюю отделку мансарды, начиная от обрешетки и заканчивая слоем ОСП, включая пароизоляцию, утеплитель и влаго- и ветрозащитные мембраны.

После создания проема для окна, необходимо аккуратно снять часть гибкой черепицы вокруг него или сделать вырез в профилированных листах. Этот этап требуется только в том случае, если окно устанавливается в уже готовую крышу.

Если ширина окна больше расстояния между стропилами, необходимо подготовить конструкцию, удалив одно стропило и усилив общую структуру. Это действие требует особой аккуратности и точности для предотвращения ошибок и ненужных затрат. Ослабление стропильной системы может привести к обрушению крыши из-за сильной снеговой или ветровой нагрузки.

Хотя установка мансардного окна и является задачей технической сложности, она все же может быть выполнена самостоятельно при наличии некоторых строительных навыков, терпения и правильных инструментов. Однако специалисты не рекомендуют браться за монтаж. Малейшие ошибки приведут к поломке окна или кровли, а мелкие дефекты станут причиной попадания воды и промерзания помещения.

Процесс состоит из нескольких этапов:

Прежде всего, нужно подготовить все необходимые инструменты. В список того, что понадобится, входят:

• Ножовка. Для проведения различных резов и обработки деревянных элементов.
• Шуруповерт. С его помощью можно легко и быстро закручивать и откручивать шурупы.
• Степлер. Потребуется для установки гидроизолятора и других материалов.
• Строительный уровень. Он необходим для точной установки окна и проверки его горизонтального положения.
• Герметик. С его помощью производится герметизация швов и соединений.

Следующим шагом является покупка всех необходимых материалов. В список входят гидроизоляция, утеплитель и крепежные аксессуары. Обычно эти материалы входят в комплект поставки, однако стоит проверить их наличие заранее.

Ширина окна должна быть на 5-10 см меньше расстояния между стропилами. Если это условие не выполняется, придется изменить конструкцию стропил, что может повлечь за собой дополнительные сложности и расходы. Либо установить дополнительный крепеж.

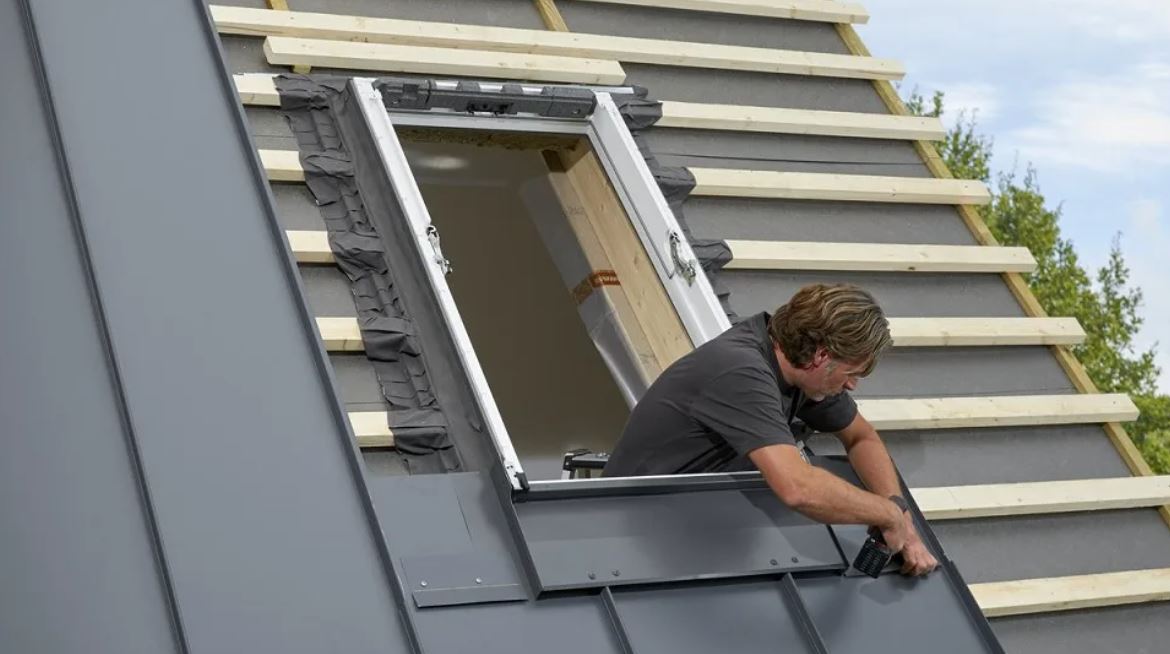

Начинаем с подготовки отверстия под мансардное окно. Паро- и водоизоляционные пленки аккуратно разрезаем крест-накрест, при этом внутренние края складываем внутрь помещения, а внешние - наружу.

Вторым этапом будет укрепление верхней и нижней частей отверстия с помощью перемычек. Для этого используются деревянные бруски, которые создают надежную опору для блоков.

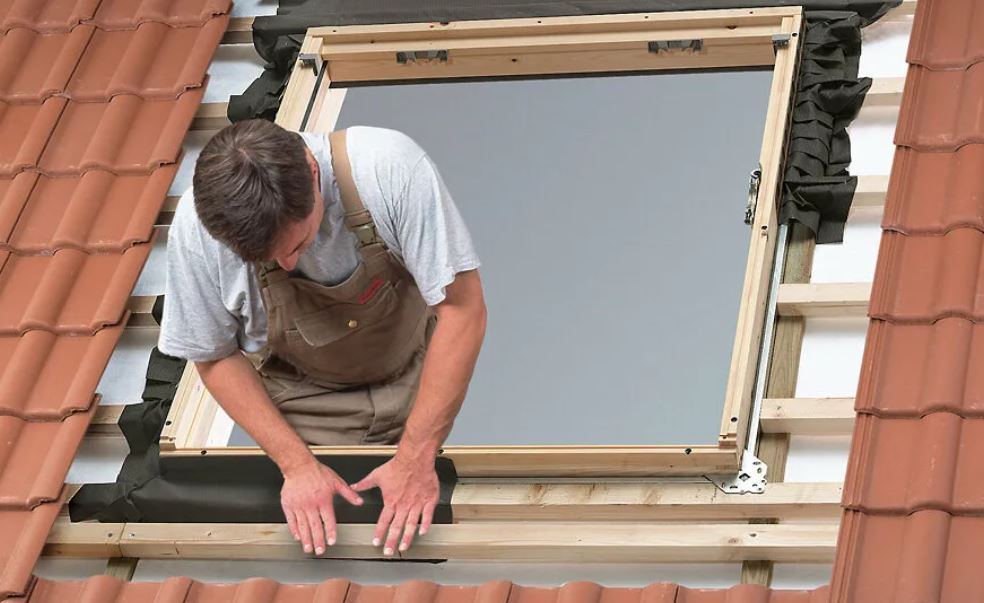

Подготовленное отверстие требует выравнивания нижнего опорного бруса. Это критически важно для точного размещения оконной коробки и исключения искажений. На этом же этапе оконное отверстие окаймляют рамой из OSB или фанеры, создавая надежную основу для монтажа окна.

После обработки отверстия можно переходить к установке теплоизоляционного обрамления. Оно устанавливается на металлическую раму.

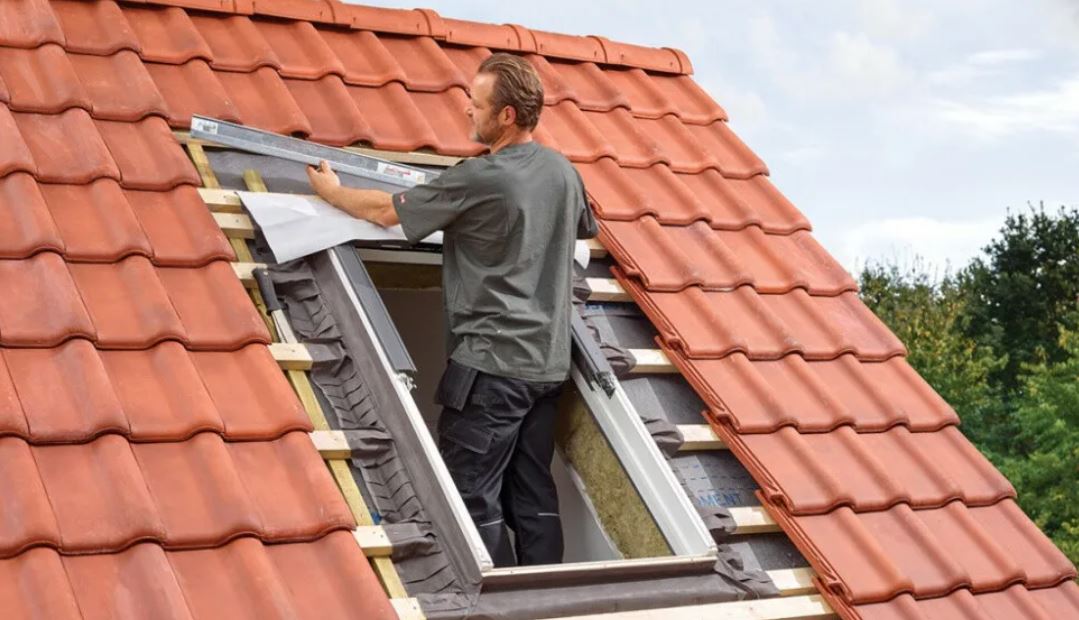

Следующий этап - демонтаж поворотной части окна, установка монтажных пластин и монтаж оконной коробки. Монтажные пластины устанавливаются в заранее подготовленные отверстия.

Если длина мансардного окна превышает 1,4 м, предусматриваются дополнительные монтажные пластины, которые монтируются в местах поворотных механизмов для обеспечения дополнительной стабильности конструкции.

После монтажа коробки окна следует отрегулировать боковые зазоры и соединение, чтобы конструкция идеально вписывалась в отверстие.

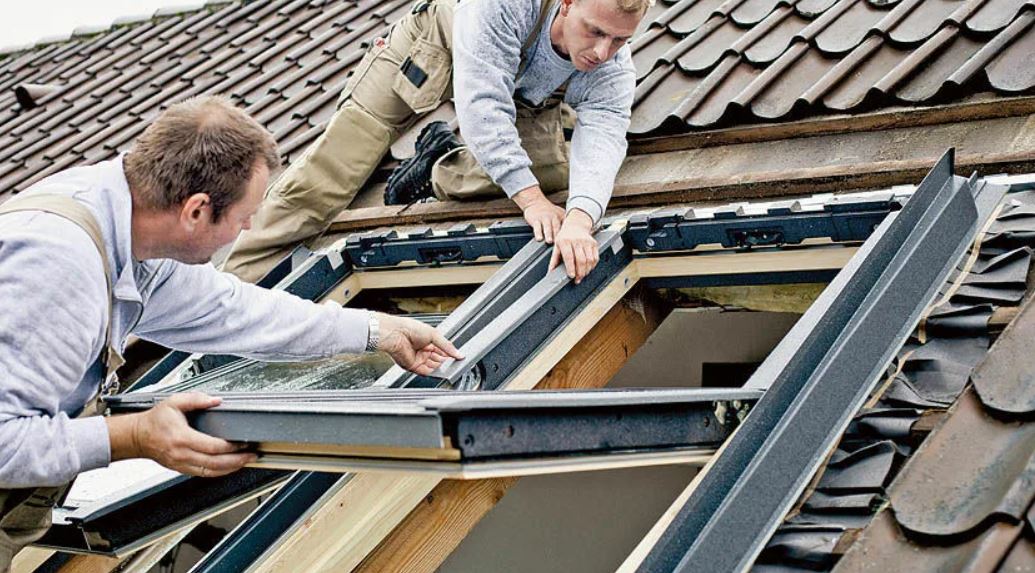

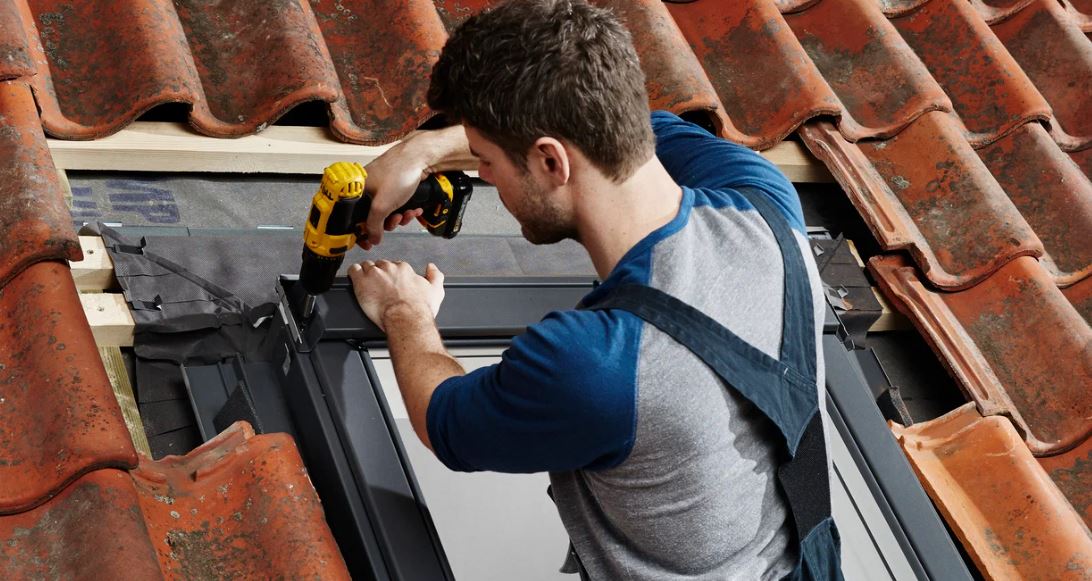

Один из последних этапов - установка наружного покрытия мансардного окна и монтаж тепло- и пароизоляции. Внешняя отделка прикрепляется саморезами в соответствии с указаниями производителя поверх уже приведенного к окну кровельного материала.

Заключительный этап - установка металлического желоба для сбора конденсата, который монтирууется на определенном расстоянии от окна и находится в одной плоскости с гидро- и ветрозащитной мембраной.

Мансардные окна чаще бьются из-за размещения под углом относительно вертикали. В случае сильного повреждения придется менять стеклопакет. Сделать это также можно самостоятельно, если иметь необходимые инструменты, желание и слесарные навыки.

Процесс включает в себя следующие шаги:

Вам потребуются новое стекло, шпаклевка, шпатель, защитные очки и перчатки, зажимы для остекления, плоскогубцы, брусок и клейкая лента.

Измерьте размер рамы и подберите стекло немного меньше этого размера. Стеклопакет необходимо заказать у производителя, который занимается изготовлением окон.

Прежде всего, наклейте клейкую ленту на стекло в форме "Х", чтобы предотвратить его распадание на множество острых осколков. Далее, поставьте под окном картон, чтобы поймать падающее стекло. Используя брусок, аккуратно выбейте стекло из рамы. Благодаря клейкой ленте, стекло останется целым, что облегчит его уборку.

Также можно демонтировать штапики и вынуть стеклопакет целиком. К этому способу можно прибегнуть, если повреждения стеклянных панелей незначительные.

Следующим шагом является очистка рамы от остатков стекла и старого герметика. Используйте шпатель и плоскогубцы, чтобы избавиться от них. Помните о безопасности и используйте перчатки во время этой операции.

Перед установкой нового стекла, прокладывается слой новой герметика по периметру рамы. Затем следует аккуратно вставить стекло в вырез и прижать его. После этого можно ставить штапики.

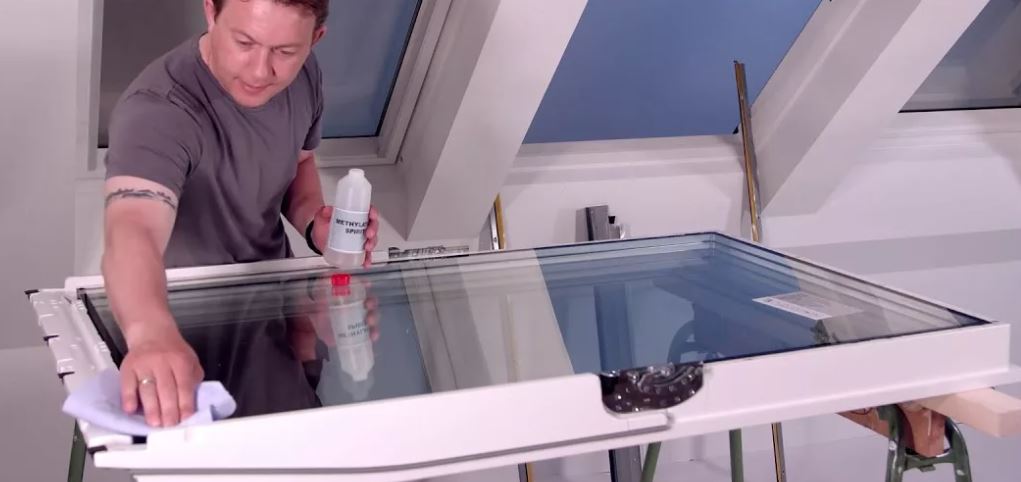

Финальным этапом будет очистка стекла от остатков герметика. Следует убедиться, что пакет полностью прилегает к раме, внутрь не просачивается вода и отсутствуют сквозняки.

Ответ на этот вопрос не так прост, как кажется. Самостоятельная работа может оказаться экономически выгодной. Но стоит помнить, что техническая сложность процесса требует профессиональных навыков и опыта.

Современные мансардные окна — сложные и функциональные конструкции. Они разработаны для того, чтобы выдерживать высокую нагрузку вместе с другими элементами крыши. Изготовление и установка таких изделий требуют точности, аккуратности и опыта.

Вы можете столкнуться с необходимостью приобрести специализированные инструменты или провести много времени за изучением технологии и тонкостей установки. Также стоит помнить о важности проведения качественной регулировки после установки, без чего использование окна станет непрактичным или даже невозможным.

Поэтому, приобретение готового мансардного окна стандартных размеров у проверенных производителей и обращение к профессионалам за установкой будет более разумным решением. Это гарантирует не только эстетическую привлекательность, но и надежность, прочность и удобство в использовании вашего мансардного окна.

Например, компания AHRD делает качественные деревянные окна, которые идеально подходят под любое кровельное покрытие и интерьер жилого помещения.

Если же вам очень хочется привнести в дом что-то своими руками, выберите для этого более простые и менее технически сложные элементы.

Напоследок стоит упомянуть о нескольких дополнительных нюансах:

• Устанавливайте отопительное устройство под каждым мансардным окном, чтобы избежать образования конденсата на стекле в зимнее время;
• Если вы планируете монтировать мансардное окно с дистанционным управлением, заранее следует предусмотреть прокладку кабеля питания для электромотора;
• Убедитесь в том, что над верхней частью окна присутствует водоотводящий желоб.

Установка желоба для отвода конденсата может представлять определенные сложности, особенно если окно ставится после монтажа кровельного покрытия.

Процесс монтажа включает в себя следующие этапы:

• Сначала необходимо произвести вертикальный надрез на супердиффузионной мембране, который будет расположен посередине стропильной ноги с обеих сторон подготовленного проема.
• Далее устанавливается желоб на предназначенное для него место. Используя этот элемент как линейку, следует подрезать излишки пленки.
• Получившийся клапан из гидроизоляционной мембраны укладывается в желоб, который будет отводить конденсат.

После установки желоба необходимо закрепить гидроизоляционный фартук. Этот элемент защищает места примыкания окна от проникновения влаги.

Установка фартука включает следующие этапы:

• Его начинают приклеивать к раме окна снизу, двигаясь вверх. Сначала снимается защитная пленка с клеевого слоя, затем он аккуратно прикладывается к раме и разглаживается.
• Верхний край устанавливается под желобом для отвода конденсата, а вырезанный из ветрозащиты клапан заводится на фартук. Это создает дополнительный барьер для влаги.

В конце желоб прикрепляется к стропильным ногам саморезами, что позволяет дополнительно фиксировать бутиловые ленты.

Одной из самых распространенных проблем с мансардными окнами является протечка воды внутрь. Это может произойти из-за неправильной установки или повреждения уплотнителей. Решение проблемы заключается в тщательной герметизации при установке и регулярной проверке состояния герметизирующих прокладок.

Если окно не открывается или закрывается должным образом, причиной могут быть износ или повреждение механизмов. В большинстве случаев решить проблему можно заменой поврежденных деталей или регулировкой механизмов.

Самостоятельное изготовление и установка мансардного окна может быть сложным и трудоемким процессом. Прибегать к этому варианту нужно только в крайних случаях. Если вы хотите получить гарантированно качественное и надежное окно, лучше воспользоваться услугами профессионалов.
